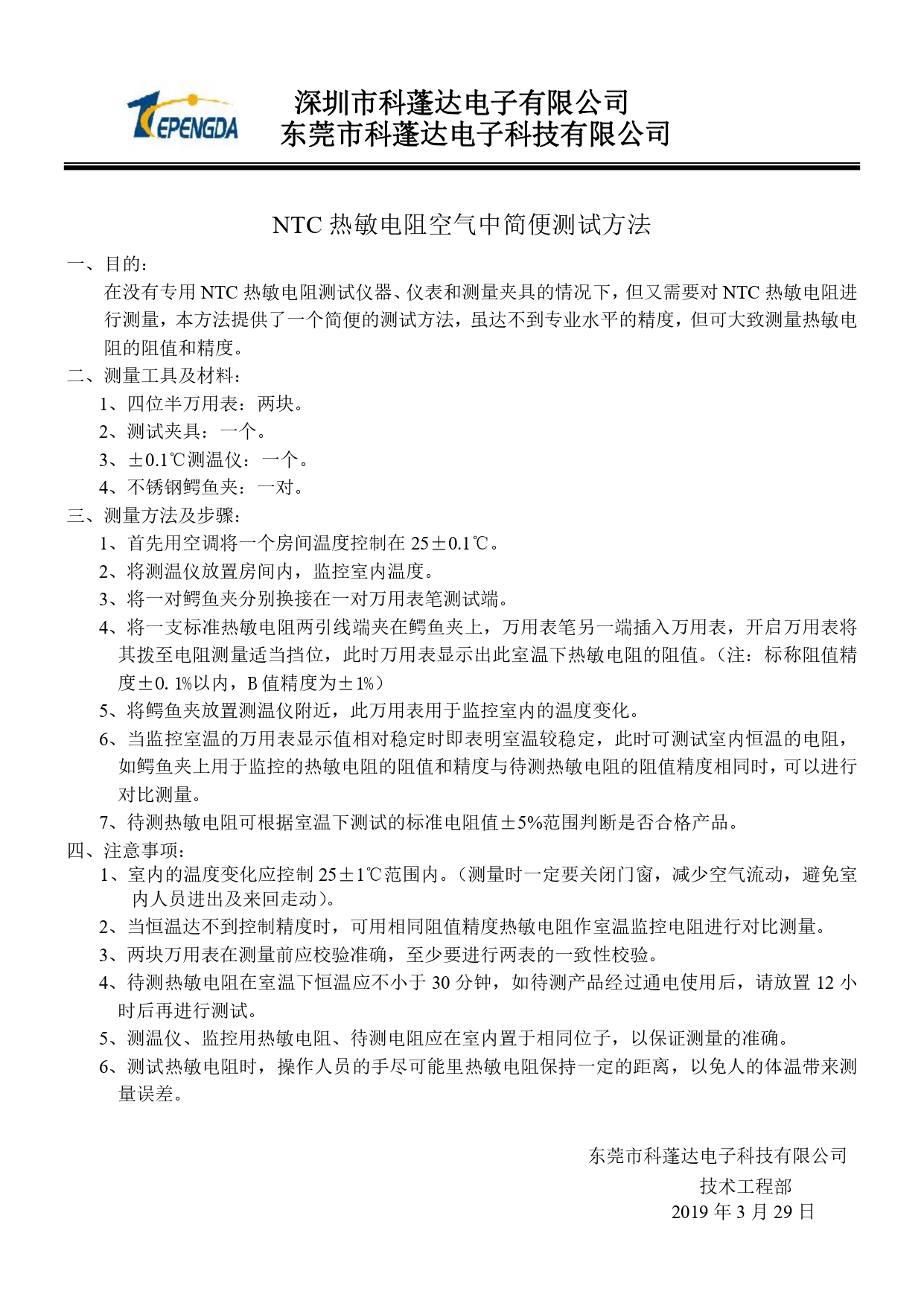

熱敏電阻空氣中簡便測試方法(一)
一、目的：
在沒有專用NTC熱敏電阻測試儀器、儀表和測量夾具的情況下，但又需要對NTC熱敏電阻進行測量，本方法提供了一個簡便的測試方法，雖達不到專業水平的精度，但可大致測量熱敏電阻的阻值和精度。
二、測量工具及材料：
1、四位半萬用表：兩塊。
2、測試夾具：一個。
3、±0.1℃測溫儀：一個。
4、不銹鋼鱷魚夾：一對。
三、測量方法及步驟：
1、首先用空調將一個房間溫度控制在25±0.1℃。
2、將測溫儀放置房間內，監控室內溫度。
3、將一對鱷魚夾分別換接在一對萬用表筆測試端。
4、將一支標準熱敏電阻兩引線端夾在鱷魚夾上，萬用表筆另一端插入萬用表，開啟萬用表將其撥至電阻測量適當擋位，此時萬用表顯示出此室溫下熱敏電阻的阻值。（注：標稱阻值精度±0.1%以內，B值精度為±1%）
5、將鱷魚夾放置測溫儀附近，此萬用表用于監控室內的溫度變化。
6、當監控室溫的萬用表顯示值相對穩定時即表明室溫較穩定，此時可測試室內恒溫的電阻，如鱷魚夾上用于監控的熱敏電阻的阻值和精度與待測熱敏電阻的阻值精度相同時，可以進行對比測量。
7、待測熱敏電阻可根據室溫下測試的標準電阻值±5%范圍判斷是否合格產品。
四、注意事項：
1、室內的溫度變化應控制25±1℃范圍內。（測量時一定要關閉門窗，減少空氣流動，避免室內人員進出及來回走動）。
2、當恒溫達不到控制精度時，可用相同阻值精度熱敏電阻作室溫監控電阻進行對比測量。
3、兩塊萬用表在測量前應校驗準確，至少要進行兩表的一致性校驗。
4、待測熱敏電阻在室溫下恒溫應不小于30分鐘，如待測產品經過通電使用后，請放置12小時后再進行測試。
5、測溫儀、監控用熱敏電阻、待測電阻應在室內置于相同位子，以保證測量的準確。
6、測試熱敏電阻時，操作人員的手盡可能里熱敏電阻保持一定的距離， 以免人的體溫帶來測量誤差。
深圳市科蓬達科技發展有限公司
技術工程部
2007.09.08
